... pro kvalitní a produktivní svařování, navařování, broušení, montáž . |
|||
EG - RPS |
|||
|
|
|
Příklad označení : EG - RPS 2,5/ 3000 - A - D EG - RPS ....typ polohovadla 2,5 ...........jmen.nosnost / 1 jednotka3000 .........max.možný průměr dílu |
|
|

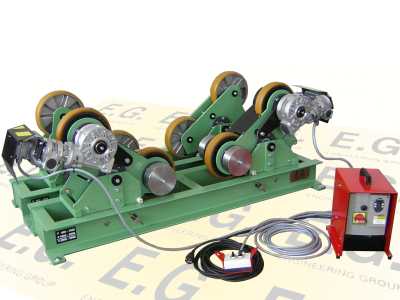

kladkové polohovadlo |
A .......typ jednotky ( A -hnací, B - podpěrná )D .......typ podvozku ( C -hnací, D - podpěrný) |
||
|
Ucelená řada velikostí od jmenovité nosnosti 2,5 do 10 t - vztaženo na jednu jednotku. Celková nosnost až 20 t . Jmenovitá nosnost = max. dovolené centrické a homogenní zatížení.Rozsah průměrů pootáčených dílů od 400 mm do 4000 mm - jednoduše dosažitelný pomocí samovyrovnávací schopnosti naklopení kolébky kladek podle průměru pootáčeného dílu. Výkyvná 4-kladková koncepce ( 4 hnací kladky ) s AC pohony. Pogumované kladky ( vysokojakostní polyuretan - PUR) zajišťují optimální přenos hnacího momentu a plynulost choduRuční dálkové ovládání - potenciometr otáčky, směr - start / stop . Display a digit.zobrazení frekvence otáčení = jednoznačné nastavení svař.rychlosti ( vhodné i pro zapracování do WPS nebo při požadavku na synchronizaci dat s exter. zařízením i jiného výrobce - např.sloup.výložníku). |
Plynulá změna rychlosti otáčení standardně v rozsahu cca 150 - 1500 mm/min. Jiné rozsahy otáčení dle přání zákazníka.Kompaktní, energeticky úspornější proti polohovadlům staršího data výroby. Podvozek pro podélný pohyb polohovadla standardně pro kolejnicovou dráhu řešen individuálně dle požadavků zákazníka.Změny v provedení dle přání zákazníka - jiný komfort ovládání a řízení, speciální tvarová provedení - modifikace, doplnění o pomocná zařízení atd.Bezproblémová a jednoduchá obsluha a údržba. Záruční a pozáruční servis |
||
|
|
|
RPS 2,5 / 3000 |
RPS 5 / 3500 |
RPS 10 / 4000 |
|
Nosnost / 1 jednotka |
t |
2,5 |
5 |
10 |
|
Rozsah průměrů |
mm |
400 - 3000 |
400 - 3500 |
600 - 4000 |
|
Průměr kladek |
mm |
250 |
250 |
300 |
|
Šířka ( typ A ) |
mm |
440 |
460 |
650 |
|
Výška ( typ A ) |
mm |
690 |
700 |
850 |
|
Délka ( typ A ) |
mm |
2400 |
2400 |
2500 |
|
Vyšší nosnosti a jiné parametry dle přání zákazníka.
|
||||
|
Příklad: Standardní sestava kladkového polohovadla = 1 ks jednotka hnací + 1 ks jednotka podpěrná. 1ks EG-RPS 10/4000-A + 1ks EG-RPS 10/4000-B celková nosnost sestavy: 10 t + 10 t = 20 t
|
||||
|
Změny technických parametrů vyhrazeny. |
||||
|
